Baubericht Master von Ostflieger

ein Motorsegler, gebaut von Florian Westhelle.

Zum Einsatz kommt ein Bausatz von Ostflieger mit folgenden technischen Daten:

Reinrassiges F3J Voll GFK/CFK Modell
Leergewicht:    ca. 1000g / Abfluggewicht ca. 1400g
Steuerung:    Motor, Höhe, Seite, Wölb, Quer
Spannweite:    3,286 mm
Fläche:    3-teilig

Motor

Ostflieger Motor Serie 24-21/14

Technische Daten:

  • Sehr hohes Drehmoment
  • Hochwertige Neodym-Magnete
  • 14-Pole
  • Dreifach kugelgelagert
  • CNC-gefräst aus hochwertigem Aluminium
  • Abmessungen:     33,8 x 44,2 mm
  • Welle Ø:     4
  • Lipo / NC Zellen:     2 - 4 / 6 - 10
  • Leerlaufstrom:    0,79A bei 8,4V
  • empfohlener Strom:     30A
  • Strom kurzzeitig:     35A
  • Leerlaufdrehzahl:     900 U/min/V
  • Gewicht:     122g
  • Schubkraft:     ca. 1500g

Luftschrauben Empfehlung:
 Zellenanzahl     Luftschraube - Strom - Watt - Standschub:

  • 2S Lipo:     12x8 - 13A - 100Watt - 800g
  • 3S Lipo:     12x6 - 18A - 200Watt - 1500g
  • 3S Lipo:     12x8 - 21A - 230Watt - 1600g

Propeller:

  • D-Power Turbo Spinner Aluminium mit Z-Gabel 38mm/4,0
  • Aero-naut CAM-Carb-Bl. 12,0x 8,0"

Regler:

D-Power Comet 60A S-BEC Brushless Regler

Technische Daten:

  • Eigenschaften    Comet 60A BEC
  • Strom:    60A Dauer, 70A kurz
  • Anzahl Lipo / NiXX:    2-6 / 5-18
  • S-BEC:    5A / 5,5V
  • Gewicht:    44 g
  • Abmessungen (L x B x H):    30 x 56 x 14 mm

Servos

KST X12 508 Höhen- Seitenruderservos
Technische Daten:

  • Betriebsspannung [V]: 4.8...8.4
  • Stellkraft bei 6.0V: 42Ncm
  • Stellkraft bei 7.4V: 52Ncm
  • Stellkraft bei 8.2V: 62Ncm
  • Stellzeit bei 6.0V: 0.09/60° S
  • Stellzeit bei 7.4V: 0.08/60° S
  • Stellzeit bei 8.2V: 0.07/60° S
  • Working Frequenz: 1520µs/333Hz
  • Getriebe: gehärtetes Stahlgetriebe
  • Lagerung: 2 Kugellager
  • Motor: coreless
  • Gehäuse-Material: Alu CNC-gefräst
  • Länge: 23mm, Breite: 12mm, Höhe: 27.5mm
  • Gewicht: 20g
  • Stecker: uni

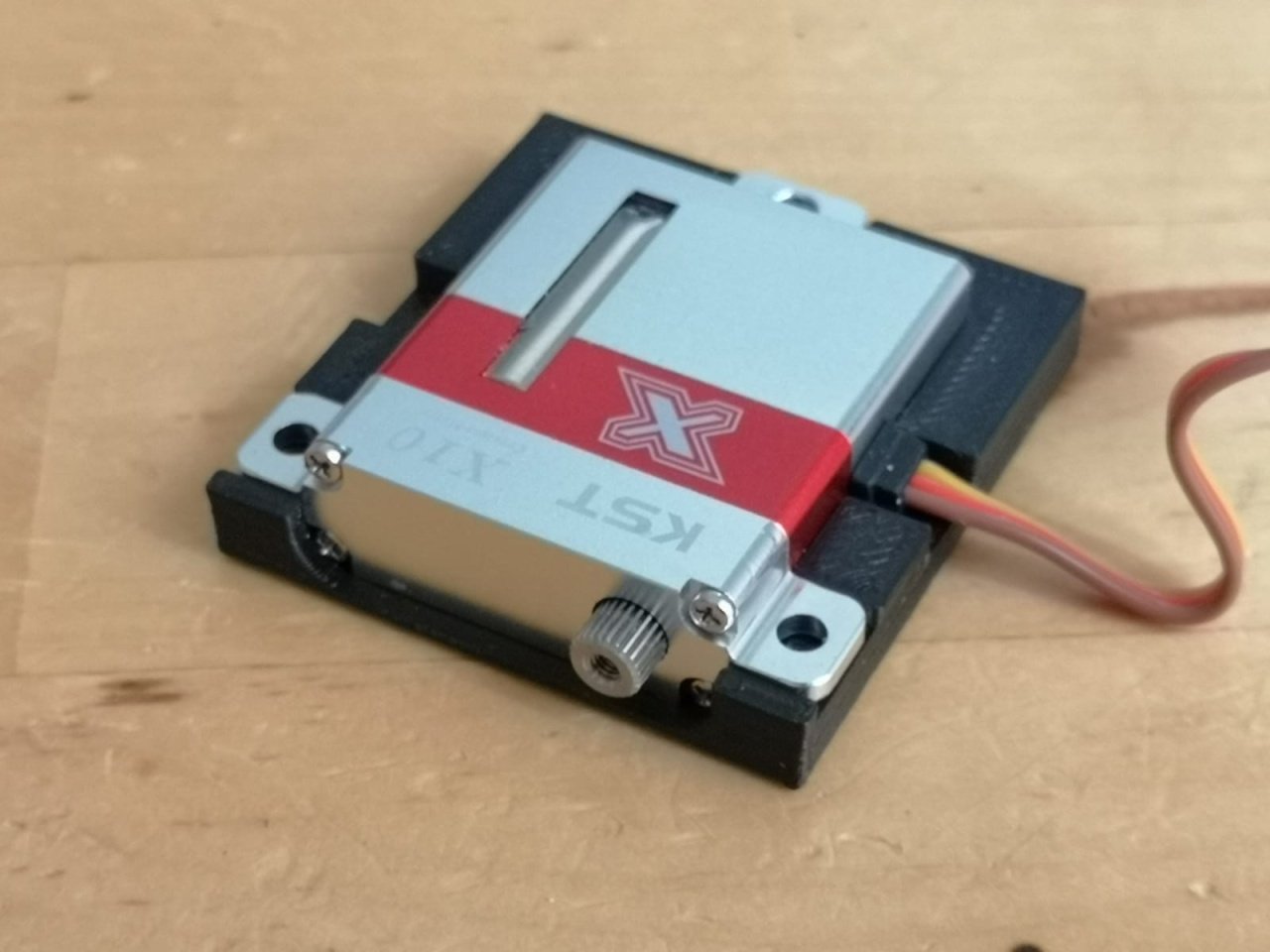

KST X10  Flächenservos
Technische Daten:

  • Betriebsspannung [V]: 4.8...8.4
  • Stellkraft bei 6.0V: 75Ncm
  • Stellkraft bei 7.4V: 95Ncm
  • Stellkraft bei 8.2V: 105Ncm
  • Stellzeit bei 6.0V: 0.14/60° S
  • Stellzeit bei 7.4V: 0.12/60° S
  • Stellzeit bei 8.2V: 0.10/60° S
  • Working Frequenz: 1520µs/333Hz
  • Getriebe: gehärtetes Stahlgetriebe
  • Lagerung: 2 Kugellager
  • Motor: coreless
  • Gehäuse-Material: Alu CNC-gefräst
  • Länge: 10mm
  • Breite: 30mm
  • Höhe: 35.5mm
  • Gewicht: 28g
  • Stecker: uni

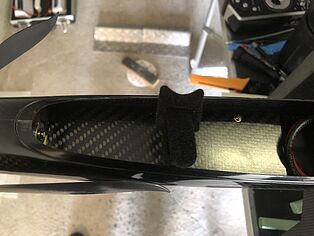

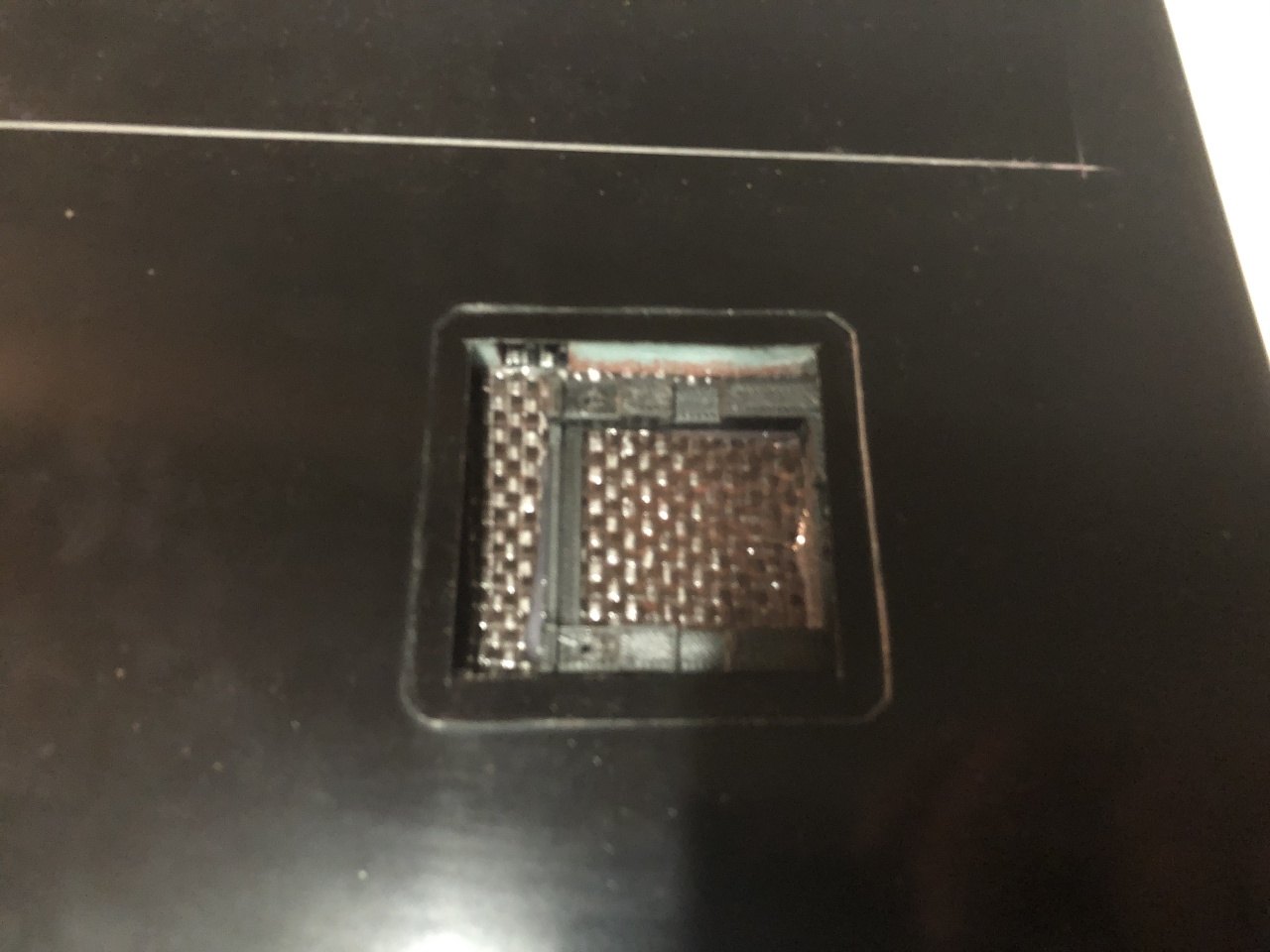

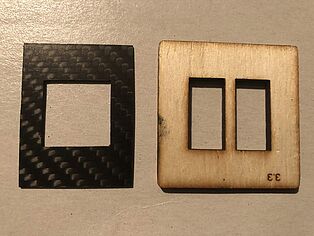

Baustufen

Master von Ostflieger, Ette88florian
Master von Ostflieger

Danke an Flo für den Baubericht
