Baubericht Bell 206 Jet Ranger III
Das Original
Die Bell 206 ist eine Hubschrauberfamilie des US-amerikanischen Herstellers Bell Flight. Die Bell 206 und ihre Weiterentwicklungen sind bis heute der wohl kommerziell erfolgreichste Zivilhubschrauber.
![LAPD Bell 206 Jetranger](https://www.lmfc.de/fileadmin/_processed_/e/e/csm_LAPD_Bell_206_Jetranger_12ac87bf3b.jpg)
Bild Wikimedia Commons
Technische Daten Original:
- Höchstgeschwindigkeit: 222,20 Km/h
- Reichweite: 702 km
- Erstflug: 8. Dez 1962
- Länge: 12,09 m
- Spannweite: 10,16m
- Fahrtgeschwindigkeit: 219 km/h
Das Modell

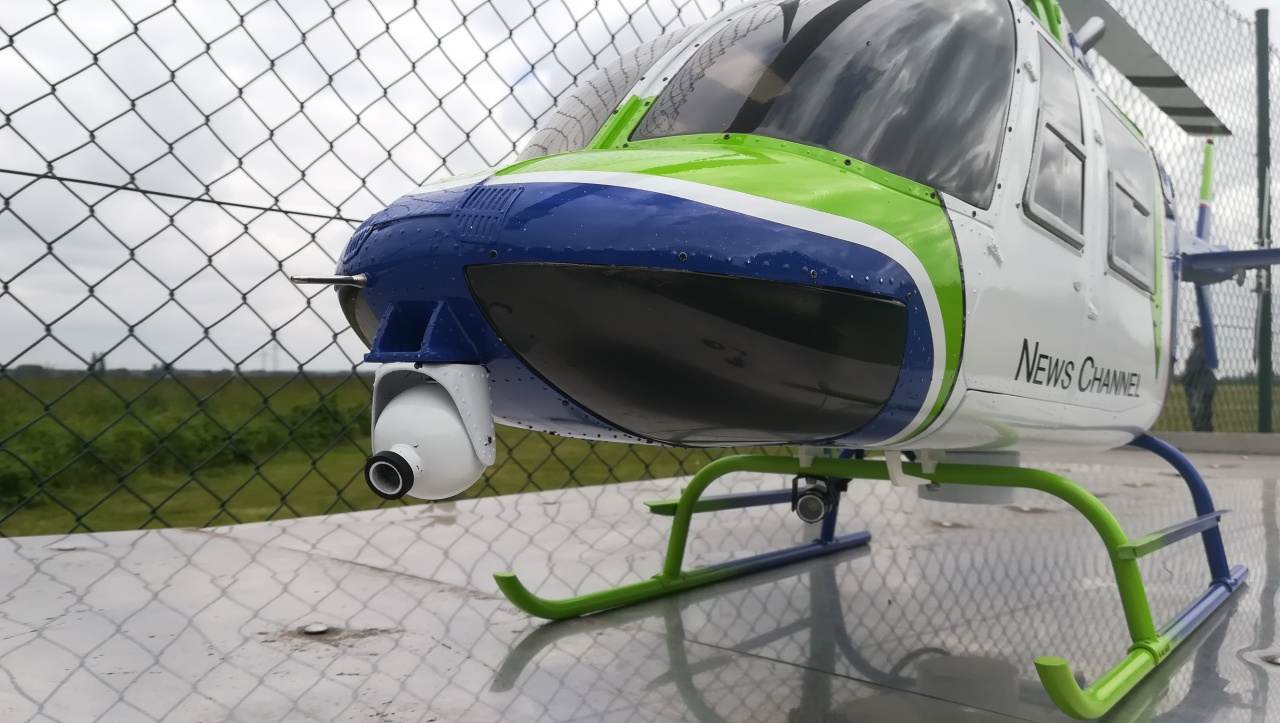

Bell 206 Jet Ranger III mit abnehmbarer Front.
![Bauberichte, Bell 206 Jet Ranger III Bauberichte vom Modellflughubschrauber Bell 206 Jet Ranger 3](https://www.lmfc.de/fileadmin/_processed_/2/6/csm_IMG_20200520_103905_8304364252.jpg)
Technische Daten Modell:
Länge : 1700mm
Breite: 550mm
Höhe : 670mm
Rotordurchmesser 1800mm
Heckrotordurchmesser 310mm
E-Antrieb :
- Kontronik Heli- Jive 120
- Kontronik Pyro 32/12
- 10s 1p
Hauptrotorblätter: SAB s Schlag 800mm
Beleuchtung: Jetcat LCU
Lackierung: 2K Lackierung
Abfluggewicht : 6,5Kg

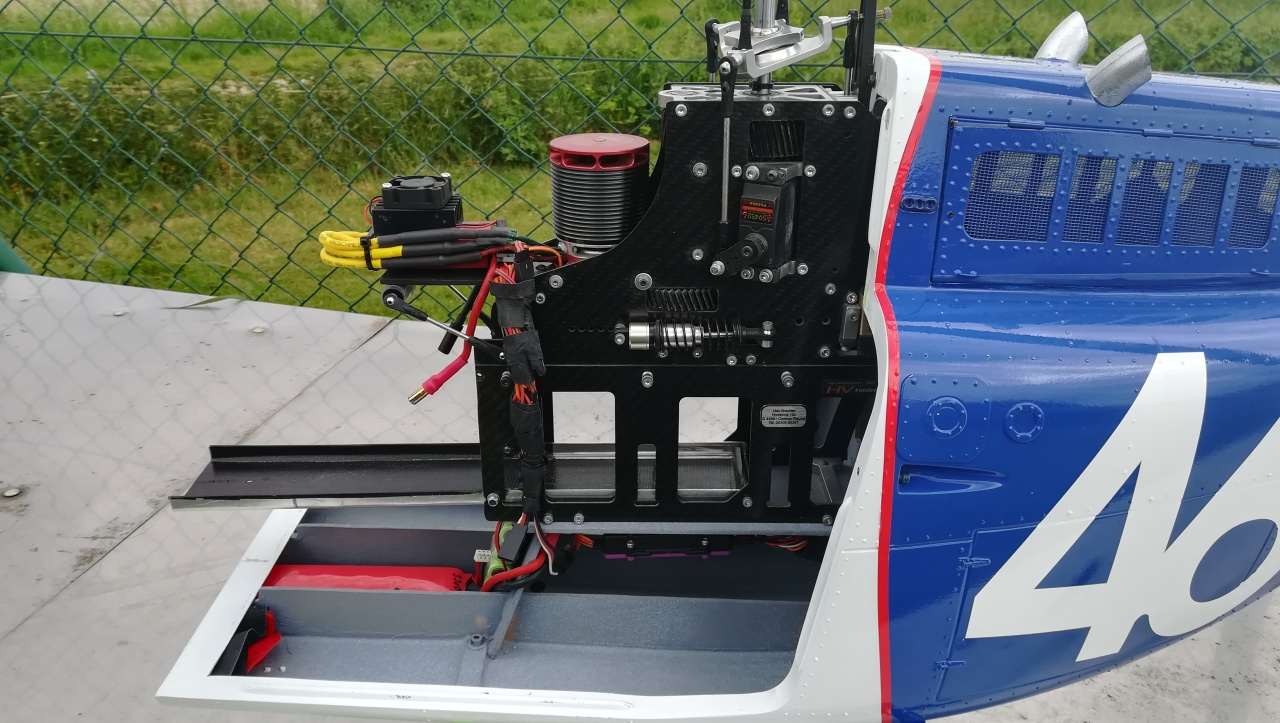

Da das Modell besonders leise und semi scale sein sollte, verwendete ich eine 700 Diabolo Mechanik ( Minicopter ) die dann per Riemenantrieb ( Heckrotor ) auf die entsprechende Länge gestretcht wurde.
![Bell 01](https://www.lmfc.de/fileadmin/_processed_/a/d/csm_Bell_01_36174f0741.jpg)
![Bell 05](https://www.lmfc.de/fileadmin/_processed_/4/5/csm_Bell_05_06614ceaa1.jpg)
![Bell 06](https://www.lmfc.de/fileadmin/_processed_/0/1/csm_Bell_06_fb604bc384.jpg)
![Bell 07](https://www.lmfc.de/fileadmin/_processed_/a/1/csm_Bell_07_a0c83a7983.jpg)
![Modellbau Helikopter](https://www.lmfc.de/fileadmin/_processed_/c/c/csm_Bell_03_19d2b779f4.jpg)
![Bell 04](https://www.lmfc.de/fileadmin/_processed_/c/d/csm_Bell_04_c885e5ae4f.jpg)

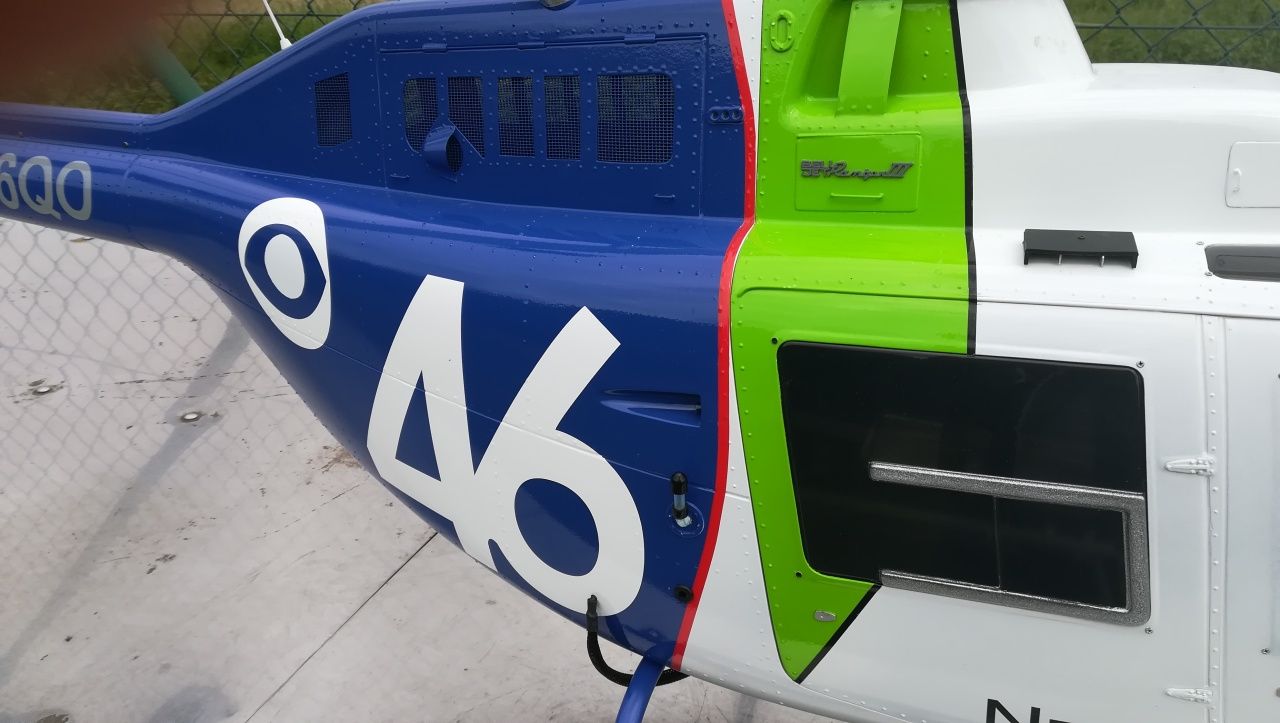

seinen Details abgebildet: Kabelkapper,Lüftungsöffnung,
Revisionsöffnung etc.
![Bell 08](https://www.lmfc.de/fileadmin/_processed_/8/1/csm_Bell_08_1a5aa220c0.jpg)
![Bell 09](https://www.lmfc.de/fileadmin/_processed_/8/9/csm_Bell_09_d83e78a254.jpg)
![Bell 10](https://www.lmfc.de/fileadmin/_processed_/b/5/csm_Bell_10_b3ec8201cd.jpg)

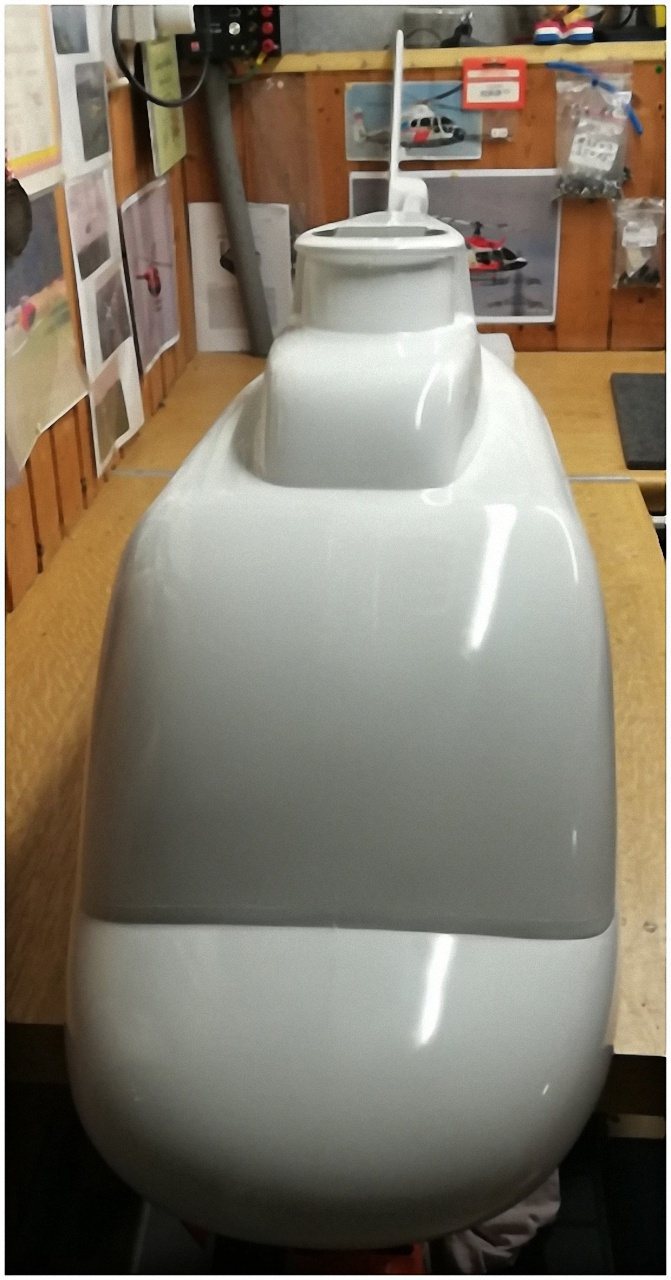

Ein paar Bilder die bei der Entstehung des Jet Ranger III gemacht wurden .
